同步整流 升压dc/dc转换器主要规格
特性：
ch
1
integrated fet / controller
integrated fet
topology
boost
synchronous / nonsynchronous
synchronous
vin1(min.)[v]
0.6
vin1(max.)[v]
4.5
vout1(min.)[v]
3.3
vout1(max.)[v]
3.3
iout1(max.)[a]
0.5
sw frequency(max.)[mhz]
0.8
light load mode
yes
en
yes
pgood
no
operating temperature (min.)[°c]
-40
operating temperature (max.)[°c]
85
package size [mm]
3x2 (t=0.6)
特点：
- synchronous boost dc/dc converter
iomax500ma @vout=3.3v, vin=1.8v (ta=25°c) - disconnect function during en-off and uvlo
- auto-pfm/pwm (mode=h(=vin)),
fixed pfm (mode=l(=0v)) - reset function (detect voltage = 1.5v)
- pass-through function (vin > vout)
- thermal shutdown
- 10-pin “vson010x3020” package
产品概要
近年来，遥控器和可穿戴式设备等使用小型电池驱动的电子设备的普及取得了显著的增长，对于其中搭载的元器件，除了小型化之外，为延长电池寿命而对低功耗化提出了极高的要求。就是针对上述小型化、低功耗化需求而开发的升压型电源ic。
可1个起购买！
样品和评估板bu33uv7nux-evk-101可通过网络代理商购买。
评估板的使用手册可通过以下链接购买。
可1个起购买
产品规格其他数据
| 产品型号 | 输入电压范围 | 输出电压 | 消耗电流 | 最大负载电流 | 工作频率 | 工作温度范围 |
|---|---|---|---|---|---|---|
| 0.6v～4.5v | 3.3v | 7µa (mode=l) 13µa (mode=h) |
50ma (mode=l) 500ma (mode=h) |
800khz | -40 ℃～85 ℃ |
特点
1．消耗电流和驱动电压更低，有助于延长干电池续航时间
利用rohm的模拟设计技术和电源系统工艺致力于降低消耗电流，在同等功能产品中消耗电流仅为业界最小级别的7µa，使干电池应用的工作时间更长。这使2枚碱性干电池驱动的遥控器待机时（负载电流50µa）的续航时间比一般产品长约1.3倍（最长达175天）（rohm调查数据）。另外，电源ic由0.9v的低输入电压即可驱动，不仅支持纽扣型锂电池，还可支持使用1枚干电池的应用。而且还搭载了电池漏液检测功能。总而言之，这是一款适用于干电池应用的最佳电源ic。
2．具有负载电流模式切换功能，高效支持众多应用
例如，搭载了负载电流模式切换功能，使相同遥控器还可用于采用了液晶面板等的高性能产品。仅需切换mode引脚即可助力提高从标准产品到高性能产品的众多干电池应用的节能性能。 对标准产品采用低功耗模式（最大负载电流50ma，消耗电流7µa，pfm*1)控制），对高性能产品采用高功率模式（最大负载电流500ma，消耗电流13µa，pfm / pwm*1)自动切换控制），在很多种条件下均可实现最高达94%的高效功率转换。
<术语解说>
- *1) pfm（pulse frequency modulation / 脉冲频率调制）、pwm（pulse width modulation / 脉冲宽度调制）
- pfm是一种电压控制方法，在降低轻负载时的开关损耗方面具有优势。pwm也是一种电压控制方法，频率固定，容易预测产生的噪声干扰，因此对噪声易于采用添加滤波器等对策。
应用
<应用例>
用1枚/2枚干电池(1～3v)、纽扣型锂电池工作的所有应用
- 电子辞典
- 遥控器
- 小物件（玩具、配饰）
- 可穿戴式设备
- 电动牙刷

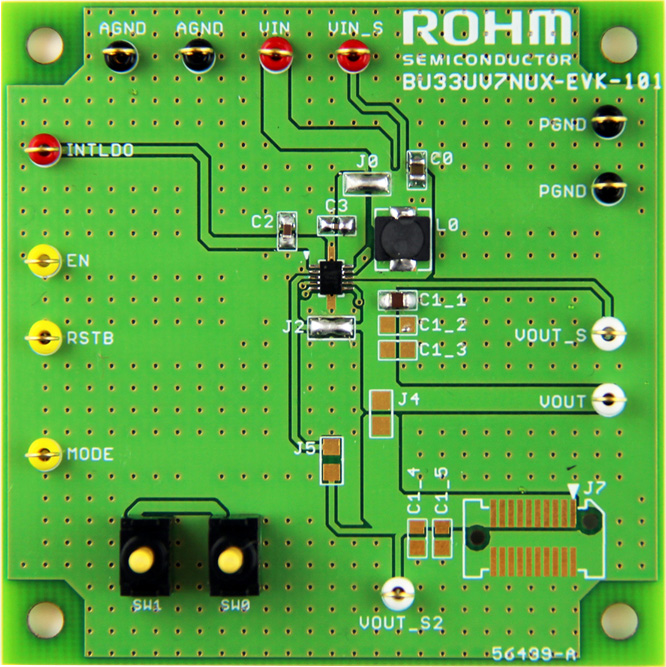

reference design / application evaluation kit
-
- evaluation board - bu33uv7nux-evk-101
the bu33uv7nux converter provides a power supply solution for products powered by two-cell alkaline, nicd, nimh, one-cell li-ion, or li-polymer batteries. it can operate even if the input voltage drops to 0.6v. the bu33uv7nux has a built-in reset circuit that can be set to detect reset at 1.5v (reset release voltage: 1.9v).
| user's guide |
|---|
