nano pulse control™ 车载用 3.5v～40v输入 6.0a 单通道降压dc-dc转换器bd9p608mff-c是一款内置功率mosfet的电流模式同步整流降压dc-dc转换器。
主要规格
功能安全:
特性：
ch
1
integrated fet / controller
integrated fet
topology
buck
synchronous / nonsynchronous
synchronous
vin1(min.)[v]
3.5
vin1(max.)[v]
40
vout1(min.)[v]
0.8
vout1(max.)[v]
8.5
iout1(max.)[a]
6
technology
nano pulse control™
sw frequency(max.)[mhz]
2.2
light load mode
yes
en
yes
pgood
yes
operating temperature (min.)[°c]
-40
operating temperature (max.)[°c]
125
package size [mm]
4.5x3.5 (t=1.00)
common standard
aec-q100 (automotive grade)
特点：
- nano pulse control™
- aec-q100 qualified (grade 1)
- minimum on pulse 50 ns (max)
- synchronous buck dc/dc converter integrating power mosfets
- soft start function
- current mode control
- reset function
- light load mode (llm)
- forced pulse width modulation (pwm) mode
- phase compensation included
- selectable switching frequency
- spread spectrum switching
- external synchronization function
- over current protection (ocp)
- input under voltage lockout (uvlo) protection
- thermal shutdown (tsd) protection
- output over voltage protection (ovp)
- short circuit protection (scp)
reference design / application evaluation kit
-

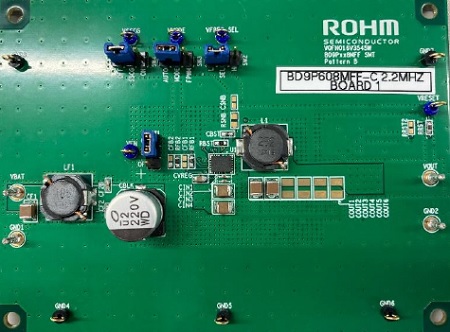

- evaluation board - bd9p608mff-tsb-001
this evaluation board was developed for rohm’s single 440 khz or 2.2 mhz buck dc/dc converter bd9p608mff-c. bd9p608mff-c is a current mode synchronous buck dc/dc converter with integrated power mosfets. the bd9p608mff-c accepts a power supply input range of 3.5v to 40v and generates a maximum output current of 6a. bd9p608mff-c generates an output voltage range of 0.8v to 8.5v using external resistors.
| user's guide |
|---|
-
- reference design - ref66005
