“bd83070gwl”是面向小型电池驱动的电子设备,以“低功耗环保元器件的标杆版”为目标开发而成的超低功耗升降压型电源ic。产品内置低损耗的mosfet,并配置低耗电消耗电流电路,在各种电池驱动设备(电动牙刷以及剃须刀等)工作时(负载电流200ma时),功率转换效率高达97%,而且,消耗电流仅为2.8µa,在升降压型电源ic领域中也达到极高水平。因此,相比普通产品效率大大提升的应用在待机时(负载电流100µa时),电池续航时间可延长1.53倍(rohm调查数据),非常有助于延长小型电池驱动的各种电子设备的续航时间。

购买 *
* 本产品是标准级的产品。
本产品不建议使用于车载设备。

主要规格


型号 | bd83070gwl-e2
status | 推荐品
封装 | ucsp50l1c
包装形态 | taping
包装数量 | 3000
最小独立包装数量 | 3000
rohs | yes

特性:

ch

1

integrated fet / controller

integrated fet

topology

buck / boost

synchronous / nonsynchronous

synchronous

vin1(min.)[v]

2

vin1(max.)[v]

5.5

vout1(min.)[v]

2.5

vout1(max.)[v]

3.3

iout1(max.)[a]

1

sw frequency(max.)[mhz]

1.65

light load mode

yes

en

yes

pgood

no

operating temperature (min.)[°c]

-40

operating temperature (max.)[°c]

85

package size [mm]

1.2x1.6 (t=0.57)

特点:

  • synchronous buck-boost dc/dc converter
  • automatic pfm/pwm transition
  • output current: up to 1a (vin > 2.7v, vout = 3.3v)
  • selectable output voltage: 2.5v or 3.3v
  • efficiency: up to 95%
  • uvlo detection: 1.61v(max)
  • built-in thermal, over voltage, and over current protection

产品概要



製品概要

近年来,移动设备、可穿戴式设备及iot设备等用电池驱动的电子设备已迅速普及。而且,为了提高产品的设计灵活度并确保配置新功能所用的空间,要求这些产品上搭载的元器件的功耗要降低到极限,以实现小型化并延长电池续航时间。
一直以来,rohm充分利用模拟设计技术、电源系统工艺以及垂直统合型生产体制优势,致力于开发满足市场需求的电源ic。其中,针对移动设备也推出了升压电源ic“bu33uv7nux”和降压电源ic“bd70522gul”等高效率、超低功耗的电源ic,非常有助于延长电池驱动应用的续航时间。此次,产品阵容又新增了超高性能的升降压电源ic,可满足更多应用的需求。

1个起售

用于移动设备、节能性能超高的电源ic产品阵容

功能 产品型号 消耗电流 输入电压 输出电压 最大输出电流 工作频率 最高效率 封装
升压 7µa
(mode=l)
13µa
(mode=h)
0.6 ~ 4.5v 3.3v 50ma
(mode=l)
500ma
(mode=h)
800khz 91%
@1ma
vson010x3020
(3mm x 2mm)
降压 0.18µa 2.5 ~ 5.5v 1.2, 1.5, 1.8, 2.0, 2.5, 2.8, 3.0, 3.2, 3.3v 500ma 1mhz 90%
@10µa
vcsp50l1c
(1.76mm x 1.56mm)
升降压 bd83070gwl 2.8µa 2.0 ~ 5.5v 2.5, 3.3v 1000ma 1.5mhz 97%
@200ma
ucsp50l1c
(1.2mm x 1.6mm)

特点

1.在宽负载电流范围内实现最高达97%的高转换效率

通过内置采用了功率系统工艺0.13µm的bicdmos的低损耗mosfet,在各种电池驱动设备(电动牙刷以及剃须刀等)运行时(负载电流200ma时),实现最高达97%的高功率转换效率,在其他从轻负载到最大负载范围内(100μa~1a)也实现了高达90%以上的高转换效率。
并且,采用rohm独有控制技术“x ramp pwm控制”,能够对输入电压实现升降压无缝切换。

2.在升降压电源ic领域,实现仅2.8µa超低消耗电流,属于业界顶尖水平

产品采用超低消耗电流与高速响应性能兼备的低消耗电流电路,以及为降低损耗而根据负荷对开关控制进行优化。
通过凝聚rohm的低消耗电流模拟技术优势,在升降压电源ic领域,实现了低至2.8µa的超低消耗电量。

应用示例

◇iot设备等配备纽扣电池的电子设备
◇智能手机和平板电脑等配备锂离子电池的电子设备
◇玩具、电动牙刷等配备干电池的电子设备

无论应用和运行条件如何,适用于各种配备小型电池的应用的实现长时间驱动。

术语解说

*1) dc/dc转换器、降压、升压、升降压
电源ic的一种,具有将直流(dc)电压转换为直流电压的功能。主要有用来降低电压的降压型和用来升高电压的升压型两种类型。“升降压”可根据输入电压在升压和降压之间切换,但由于电路变得冗余,因此在响应能性和消耗电流方面存在问题。

reference design / application evaluation kit

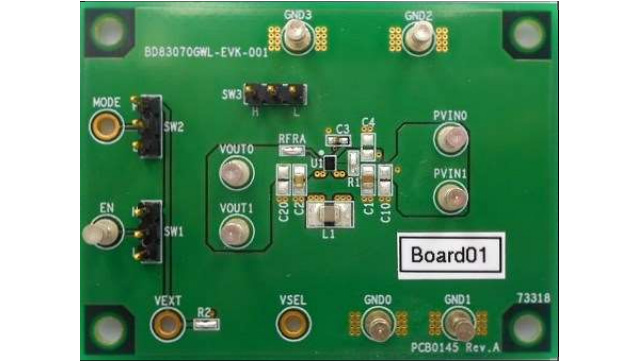

    • evaluation board - bd83070gwl-evk-001
    • the bd83070gwl converter is a power supply solution designed for battery powered devices. it can operate at pulse frequency modulation (pfm) to suppress loss and current consumption during light load which has 2.8μa quiescent current at no load. capable to support up to 1a output on pulse width modulation (pwm) and provides high efficiency for heavy load.

  • user's guide
