nano energy™-适用于低功耗应用的超低功耗降压转换器bd70522gul是一个降压转换器，具有180na静态电流，支持高达500ma的输出电流。ulp（超低功率）模式的恒定开启时间（cot）控制提供了卓越的瞬态响应，并通过在10μa负载范围内提供卓越的轻载效率延长了电池寿命。输出电压可以通过vsel引脚从9个预设电压中选择。当输入电压接近输出电压时，集成电路进入100%接通模式，开关操作停止。
日本碍子株式会社的芯片型陶瓷二次电池“enercera®”与rohm电源ic的超低静态电流技术“nano energy™”相结合，助力实现免维护物联网设备，构建超高效蓄电单元。
enercera® × nano energy™ collaboration page
本产品不建议使用于车载设备。
主要规格
特性：
ch
1
integrated fet / controller
integrated fet
topology
buck
synchronous / nonsynchronous
synchronous
vin1(min.)[v]
2.5
vin1(max.)[v]
5.5
vout1(min.)[v]
1.2
vout1(max.)[v]
3.3
iout1(max.)[a]
0.5
technology
nano energy™
sw frequency(max.)[mhz]
1
light load mode
no
en
yes
pgood
yes
operating temperature (min.)[°c]
-40
operating temperature (max.)[°c]
85
package size [mm]
1.76x1.56 (t=0.57)
特点：
- nano energy技术
- 180na（典型）静态电流
- 输出电流为10μa时，效率高达90%
- 高达500毫安的输出电流
- 9个可选输出电压（1.2v、1.5v、1.8v、2.0v、2.5v、2.8v、3.0v、3.2v、3.3v）
- power good输出
- 低输入电压的100%开启模式
- vout上的放电功能
产品概要
概要
近年来，智能手机等移动设备、可穿戴式设备及iot设备等用电池驱动的电子设备迅速普及。而且，为了提高产品的设计灵活度并确保配置新功能所用的空间，要求这些产品上搭载的元器件的功耗要降低，以实现小型化并延长电池使用寿命。
一直以来，rohm运用模拟设计技术和电源系统的工艺技术优势，并发挥垂直统合型生产体制的优势，致力于开发满足市场需求的电源ic。此次再次发挥这些优势，开发出搭载超低消耗电流技术"nano energy"的电源ic。
rohm面向移动设备、可穿戴式设备及iot设备等电池驱动的电子设备，开发出实现超低消耗电流电流的内置mosfet的降压型dc/dc转换器"bd70522gul"。
"bd70522gul"是旨在实现iot领域的关键词"纽扣电池10年驱动"开发而成的超低功耗电源ic。在rohm的垂直统合型生产体制下，利用凝聚"电路设计"、"布局"、"工艺"三大尖端模拟技术优势而成的nano energy技术，实现了超低消耗电流180na（n为10的负9次幂）。这使无负载时（应用待机时）的电池驱动时间比普通产品长1.4倍※，有助于cr2025等纽扣电池驱动的电子设备更长时间运行。此外，实现90%以上的功率转换效率（10μa～500ma，从轻负载到最大负载）。
※截至2018年3月7日 rohm调查数据
样品
特点
1．利用nano energy技术，实现超低消耗电流180na
利用凝聚新开发的控制电路、电源ic的模拟元件布局、电源系统工艺0.35µm的bicdmos等rohm在低消耗电流方面的模拟技术优势而诞生的超低消耗电流技术"nano energy"，实现了超低消耗电流180na。
实现超低消耗电流使得在诸如无负载时（应用待机时）的电池驱动时间比普通产品延长1.4倍。（rohm调查数据）
2．在更宽的负载电流范围实现高效率
内置低损耗mosfet，负载模式搭载根据负载电流自动无缝切换的seamless switching mode control (ssmc)功能，在消耗电流1µa以下的dc/dc转换器中，实现90%以上的功率转换效率（10μa～500ma）。
在众多电子设备和应用的不同状态下实现高效率的功率转换，有助于延长电池的驱动时间。
应用例
◇可穿戴式设备、移动设备
◇电池驱动的iot设备（传感器节点）、小型工业设备（报警器、警报设备、电子货架标签等）
评估板
评估板使用手册
reference design / application evaluation kit
-

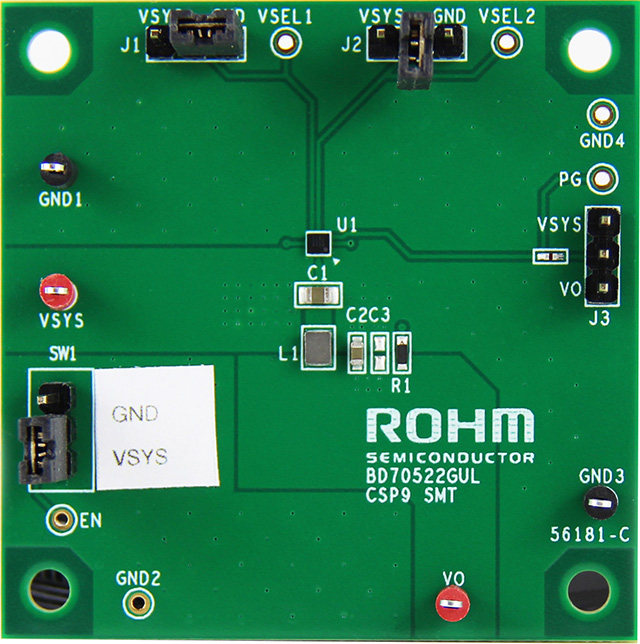

- evaluation board - bd70522gul-evk-101
the bd70522gul converter is a power supply solution designed for battery powered devices. 180naquiescent current and ulp (ultra low power) mode enable excellent light load efficiency at 10µa load, extending battery life, while output currents up to 500maare supported. users can select from among 9 preset output voltages via the vsel pin. and when the input voltage gets close to the output voltage, the ic enters 100% on mode that stops switching operation.
| user's guide |
|---|
-
- reference design - reflvbms001-evk-001
this collaboration board charges the enercera® pouch rechargeable battery manufactured by ngk, and outputs the power stored in the enercera® by stepping down and stabilizing it. the power supply and reset ics with nano energy™ echnology maximizes the battery life.
| user's guide |
|---|
