nano cap™, 内置6通道电流驱动器，升压型 车规级白色led驱动器
bd82a26muf-m

该ic是一款适用于lcd背光的白色led驱动器，内置6通道的led驱动用电流驱动器，非常适合用来驱动高亮度led。由于led引脚支持的最大电压为50v，因此适合用来驱动大型lcd显示器。

什么是nano cap™?
nano cap™是rohm自有的一种电源技术，利用该技术，即使输出电容低至nf级也能进行稳定控制。

主要规格


型号 | bd82a26muf-me2
status | 推荐品
封装 | vqfn32fbv050
包装形态 | taping
包装数量 | 2500
最小独立包装数量 | 2500
rohs | yes

功能安全:

凯发k8一触即发
类别 : fs supportive
a product that has been developed for automotive use and is capable of supporting safety analysis with regard to the functional safety.
学到更多

特性：

topology

boost

vin(min.)[v]

3

vin(max.)[v]

48

total output current (max.)[ma]

900

per channel drive(max.)[ma]

150

number of outputs

6

vout(max.)[v]

50

switching frequency (max.)[mhz]

2.42

dimming

dc / pwm

operating temperature (min.)[°c]

-40

operating temperature (max.)[°c]

125

package size [mm]

5x5 (t=1)

common standard

aec-q100 (automotive grade)

特点：

  • nano cap™ integrated
  • aec-q100 qualified(grade 1)
  • functional safety supportive automotive products
  • current driver for led drive 6ch
  • current mode boost dc/dc converters
  • load switch(m1) control pin
  • pwm dimming(20,000: 1@100hz, 100hz to 25khz)
  • analog pwm mix dimming available
  • spread spectrum function
  • dc/dc converter oscillation frequency external synchronization function
  • lsi protect functions(uvlo, ovp, tsd, ocpl)
  • led anode/cathode short circuit protection function
  • led open/short protection function

产品概要



背景

近年来，随着adas（高级驾驶辅助系统）的发展和车载信息娱乐系统的功能增加，车载显示器的尺寸日趋增大。这就要求用于车载显示器液晶背光的led驱动器具有更高的驱动效率，能够在提高额定输出电流的同时降低功耗。此外，如果车载显示器出现闪烁，其视认性将会降低，相关应用将处于不安全的状态，因此要求led驱动器还要具有高可靠性。然而，传统的led驱动器，存在ic本身功耗大和pwm调光时有可能发生闪烁等问题。对此，rohm通过采用自有的低功耗技术和无缝pwm调光技术，成功开发出功耗低、而且从低亮度到高亮度区间均难以发生闪烁的液晶背光led驱动器。

概要

产品通过采用rohm自有的低功耗技术，成功降低了led驱动器电流控制电路中的损耗。因此，在常规的规格条件下（led电路电流：80ma/ch，电源电压：12v），相比以往产品，ic整体的功耗可降低20%左右，在配有中、大型车载显示器的应用中使用这些产品，有助于进一步改善此类应用的关键问题——功耗。另外，配备dc调光和pwm调光两种调光方式，可以支持多种规格。而且，pwm调光还采用了rohm自有的无缝pwm调光技术，从低亮度区间到高亮度区间，不需要切换其电流反馈模式。采用普通pwm调光方式时，低亮度和高亮度时的电流反馈模式切换是造成闪烁的原因。此次的产品无需电流反馈模式的切换，因而可以降低发生闪烁的风险，有助于提高应用产品的可靠性。

应用示例

  • ・电子后视镜（侧后视镜、内后视镜）
  • ・组合仪表
  • ・车载信息娱乐系统
  • ・抬头显示器（hud）

可支持五英寸到十多英寸等多种尺寸的显示器。

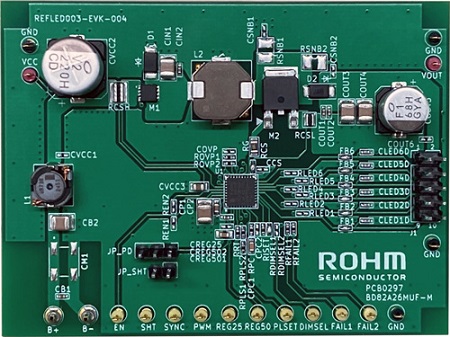

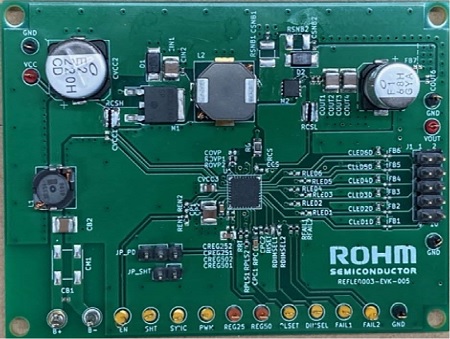

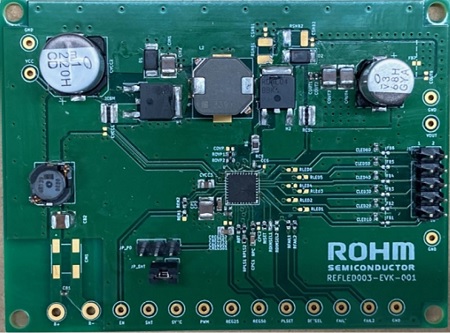

reference design / application evaluation kit
