nch 60v 12a, hsmt8ag, power mosfet for automotive主要规格
特性：
number of terminal
8
polarity
nch
drain-source voltage vdss[v]
60
drain current id[a]
12
rds(on)[ω] vgs=4.5v(typ.)
0.031
rds(on)[ω] vgs=10v(typ.)
0.023
rds(on)[ω] vgs=drive (typ.)
0.031
total gate charge qg[nc]
4.1
power dissipation (pd)[w]
40
drive voltage[v]
4.5
mounting style
surface mount
storage temperature (min.)[°c]
-55
storage temperature (max.)[°c]
150
package size [mm]
3.3x3.3 (t=0.8)
common standard
aec-q101 (automotive grade)
特点：
- small high-powered package
- realization of high mounting reliability by original terminal and plating treatment
- aec-q101 qualified
产品概要
背景
在汽车领域，随着安全性和便捷性的提高，电子产品逐渐增加，使得所安装的电子元器件数量也与日俱增，而且，为了提高燃油效率和降低电耗，还要求降低这些产品的功耗。其中，尤其是在对于车载开关应用不可或缺的mosfet市场，对导通电阻低、损耗低且发热量低的产品需求高涨。
概要
本产品的耐压为60v，通过采用split gate实现了低导通电阻，有助于车载应用的高效运行。符合汽车电子产品可靠性标准aec-q101，并确保高可靠性。
应用示例
◇各种车载电机（汽车门锁、座椅调节器、电动车窗等）
◇led前照灯
◇信息娱乐系统、车载显示器
◇高级驾驶辅助系统（adas）
reference design / application evaluation kit
-

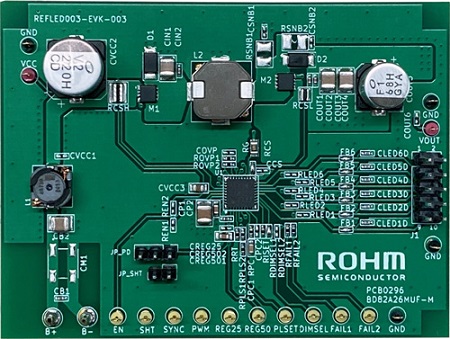

- evaluation board - refled003-evk-003
6ch white led driver, built-in current driver, boost dc-dc converter for automotive 8pcs 750ma
| user's guide |
|---|
-
- evaluation board - refled004-evk-001
4ch white led driver built-in current driver boost dc-dc converter for automotive bd83a14efv-m
| user's guide | test report | schematic | part list | layout (pdf) |
|---|---|---|---|---|
